Virtuelle Messungen

In diesem Leitfaden erfahren Sie, wie Sie virtuelle Messungen erstellen und verwenden.

Virtuelle Messungen sind Messungen, die auf der Grundlage ausgewählter Werte in der Anwendung berechnet werden. Aktuell gibt es fünf mögliche virtuelle Messungen:

• Delta (Differenz zwischen zwei Sensoren des gleichen Typs [Temperatur, Druck, Füllstand, ...])

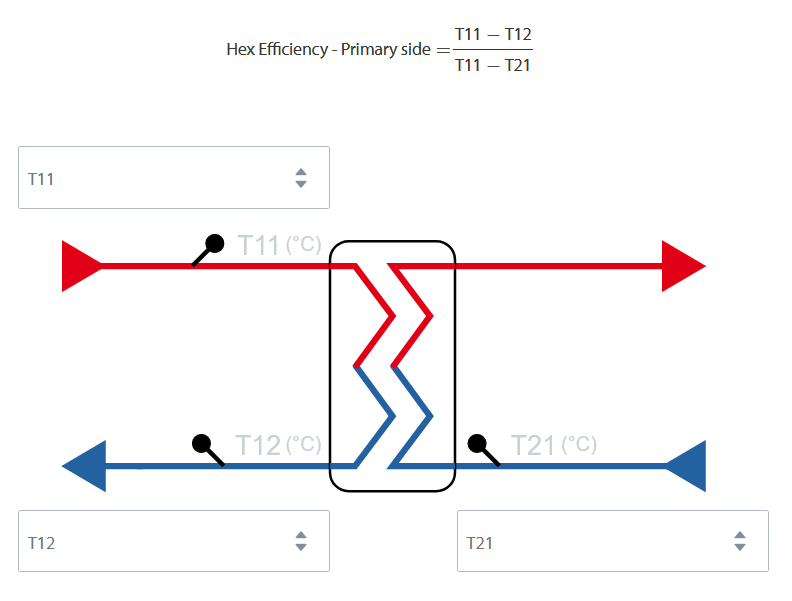

• Hex-Wirkungsgrad – Primärseite (Wirkungsgrad des Wärmetauschers, berechnet anhand der Vor- und Rücklauftemperaturen auf der Primärseite)
• Hex-Wirkungsgrad – Sekundärseite (Wirkungsgrad des Wärmetauschers, berechnet anhand der Vor- und Rücklauftemperaturen auf der Sekundärseite)
• Sekundärer Durchfluss (Wasserdurchfluss auf der Sekundärseite, berechnet anhand des KVS und des Druckdeltas des Ventils)
• Sekundärenergie (Energie auf der Sekundärseite, berechnet anhand der KVS-, Druck- und Temperaturdeltas des Ventils)

Um eine virtuelle Messung zu erstellen, navigieren Sie zu einem Gerät in der Registerkarte „Geräte“. Klicken Sie oberhalb des Flussdiagramms auf „Optionen“ und wählen Sie „Virtuelle Messungen“. Klicken Sie oben links auf „+ Neue virtuelle Messung“. Geben Sie im ersten Schritt den Namen der Messung ein und wählen Sie den Messtyp aus. Im zweiten Schritt wählen Sie die in der Formel dargestellten Sensoren aus. Um die virtuelle Messung abzuschließen, klicken Sie auf „Speichern“. Nach Abschluss dieser Schritte ist Ihre virtuelle Messung in „Messwerte“ und „Diagramme“ zu sehen.

Um die virtuelle Messung zum Geräteflussdiagramm hinzuzufügen, wenden Sie sich an Ihren lokalen Support.
