Zähler

In diesem Leitfaden erfahren Sie, wie Sie Zähler in Leanheat Monitor hinzufügen und verwalten.

Zähler können auf zwei verschiedene Arten zu Leanheat Monitor hinzugefügt werden.

• Gerätezähler (das Gerät, z. B. ECL, liest den Zähler ab und anschließend liest Leanheat Monitor vom ECL ab)
• M-Bus-Zähler (Leanheat Monitor liest über M-Bus direkt vom Zähler ab)

Ein Gerätezähler speichert Daten und zeigt Live-Daten für die folgenden Messwerte an:

• Energie
• Volumen
• Durchfluss
• Leistung
• Vorlauftemperatur
• Rücklauftemperatur

Live-Daten des Zählers werden auf der rechten Seite des Flussdiagramms angezeigt.

Hinzufügen eines Gerätezählers

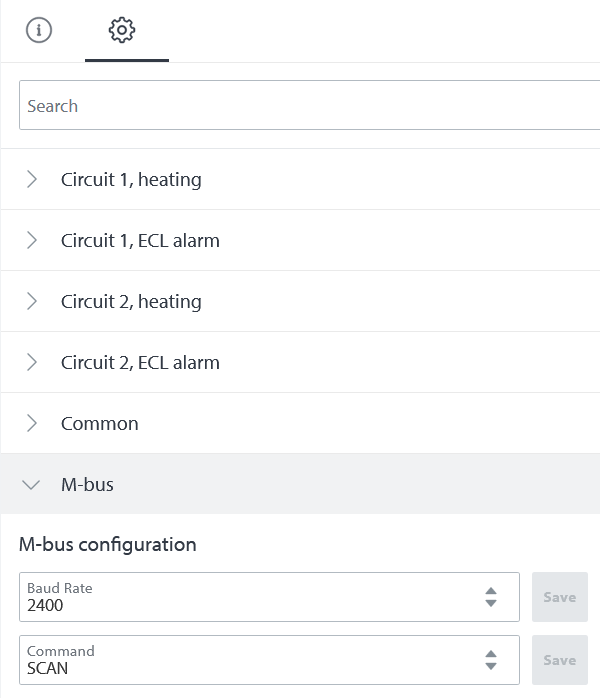

Um einen Zähler als Gerätezähler hinzuzufügen, schließen Sie ihn an die M-Bus-Klemmen am ECL an und führen Sie den Scan-Befehl am ECL aus. Um den Scan-Befehl auszuführen, navigieren Sie zu dem Gerät in Leanheat Monitor, mit dem Sie den Zähler verbunden haben. Klicken Sie auf der rechten Seite auf das Zahnradsymbol, um die Einstellungen zu öffnen, und klicken Sie auf „M-Bus“. Klicken Sie auf Befehl und wählen Sie „Scan“. Der Scanvorgang kann bis zu 20 Minuten dauern. Danach sind die verbundenen Zähler in Leanheat Monitor sichtbar.

Wenn Sie weitere Daten speichern möchten, die der Zähler anzeigt, müssen Sie den Zähler als M-Bus-Zähler in Leanheat Monitor hinzufügen.

M-Bus-Zähler hinzufügen

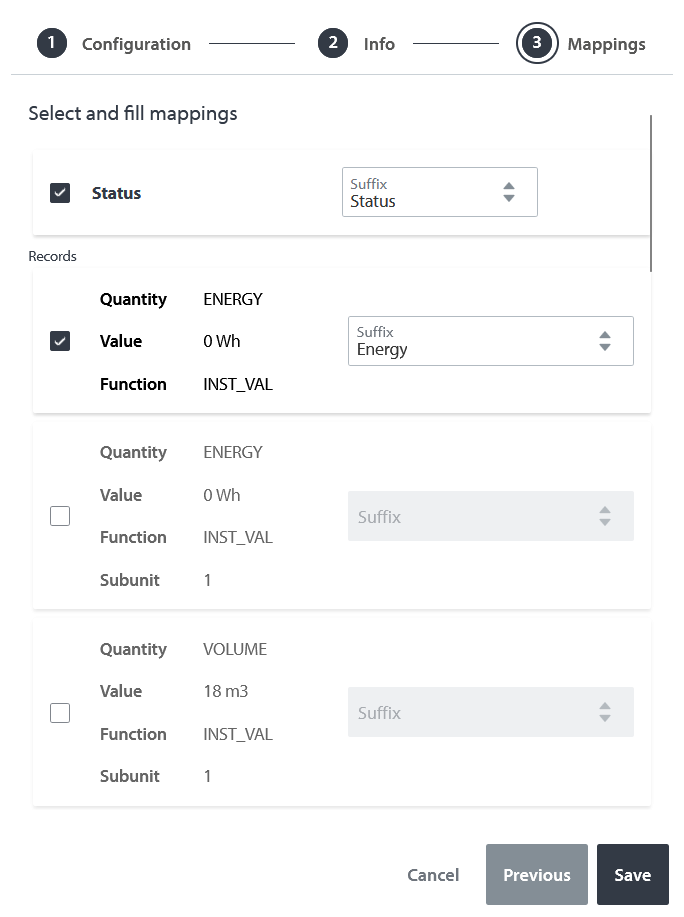

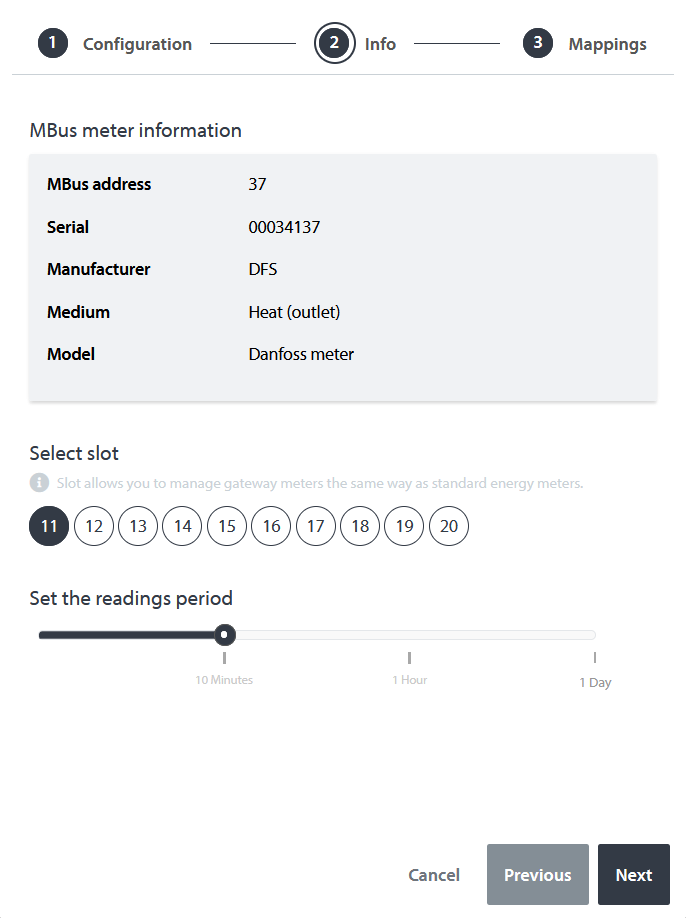

Um einen Zähler als M-Bus-Zähler hinzuzufügen, navigieren Sie zur Registerkarte „Geräte“ und wählen Sie ein Gerät aus, zu dem Sie den Zähler hinzufügen möchten. Klicken Sie auf die Registerkarte „Zähler“ oberhalb des Flussdiagramms und dann auf „+ Mbus-Zähler hinzufügen“. Geben Sie im ersten Schritt den Zählernamen und die M-Bus-Adresse ein. Nachdem Leanheat Monitor den Zähler abgelesen hat, werden Herstellerinformationen angezeigt, und Sie müssen den Ablesezeitraum des Zählers und den Zählersteckplatz auswählen (der Zählersteckplatz steht für die fortlaufende Zählernummer). Aktivieren Sie im nächsten Schritt das Kontrollkästchen neben den Registern, die angezeigt werden sollen, und den Daten, die im Leanheat Monitor gespeichert sind. Überprüfen/wählen Sie für jedes Register auch das richtige Suffix aus den möglichen Optionen, die im Dropdown-Menü angezeigt werden, wenn Sie auf „Suffix“ klicken. Um das Hinzufügen des Zählers abzuschließen, klicken Sie auf „Speichern“.

Zähler-Metadaten

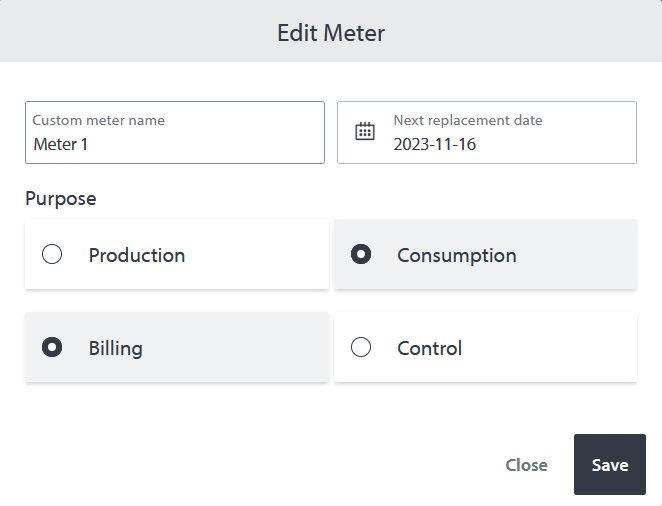

Um Zähler-Metadaten wie Zählername, Austauschdatum und Zählerzweck (Abrechnung, Regelung, Produktion, Verbrauch) zu bearbeiten, navigieren Sie zu dem Gerät, an das der Zähler angeschlossen ist, klicken Sie auf die Registerkarte „Zähler“ über dem Flussdiagramm und klicken Sie auf „Metadaten bearbeiten“ in der oberen rechten Ecke der Registerkarte „Basisinformationen“.

Zähleraustauschdaten müssen so eingestellt werden, dass sie die Daten im Widget „Nächstes Austauschdatum“ verwenden.

Zähleraustausch

Ein Zähleraustausch muss in Leanheat Monitor vorgenommen werden, wenn ein Zähler physisch ausgetauscht wird. Die kumulierten Werte (Volumen, Energie, Tarif) des vorherigen Zählers und die kumulierten Werte des neuen Zählers müssen in Leanheat Monitor eingegeben werden. Dadurch wird sichergestellt, dass die in Leanheat Monitor erstellten Berichte genaue Werte enthalten.

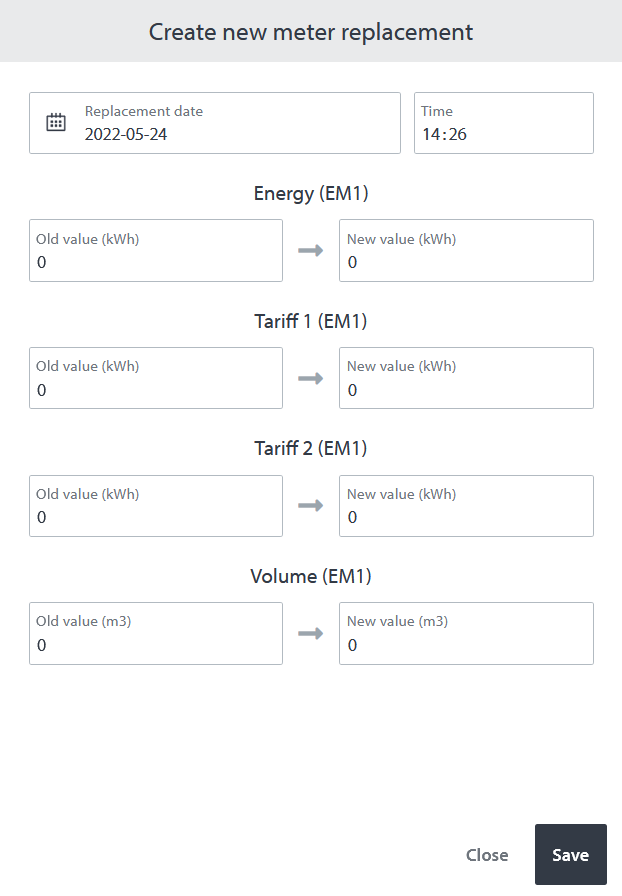

Um einen Zähleraustausch einzugeben, klicken Sie zunächst auf das Gerät in der Registerkarte „Geräte“, an das der ausgetauschte Zähler angeschlossen ist. Navigieren Sie auf dem ausgewählten Gerät zur Registerkarte „Zähler“. Dies ist die fünfte Registerkarte von links nach rechts über dem Flussdiagramm. Klicken Sie anschließend auf den ausgetauschten Zähler, klicken Sie auf die Registerkarte „Austauschvorgänge“ unter „Basisinformationen“ und klicken Sie dann auf „+ Zähleraustausch hinzufügen“. Geben Sie in dem sich öffnenden Menü die kumulierten Werte des „alten“ Zählers und die kumulierten Werte des „neuen“ Zählers ein. Um den Zähleraustausch abzuschließen, klicken Sie auf „Speichern“.
