I denne guide vil du lære, hvordan du tilføjer og administrerer målere i Leanheat Monitor.
Der kan tilføjes målere til Leanheat Monitor på to forskellige måder.
- Devicemåler (devicen, f.eks. ECL aflæser Danfoss-måleren og derefter aflæser Leanheat Monitor fra ECL'en)
- M-bus-måler (Leanheat Monitor aflæser direkte fra måleren via M-bus)

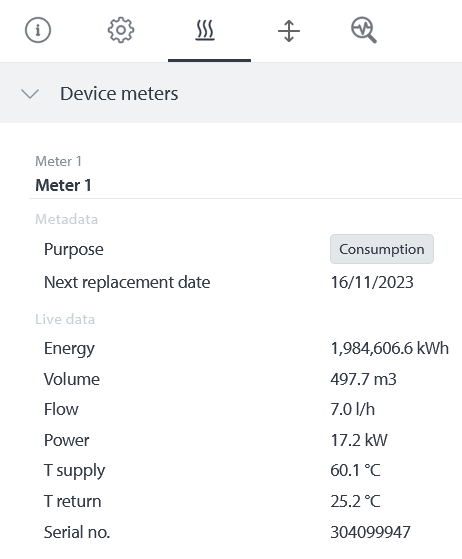

En devicemåler gemmer data og viser live data for følgende logninger:
- Energi
- Volumen
- Fremløb
- Effekt
- Fremløbstemperatur
- Returtemperatur
Målerens live data findes i højre side af diagrammet.

Tilføjelse af en devicemåler
Hvis du vil tilføje en måler som en devicemåler, skal du tilslutte den til M-bus-terminalerne på ECL og udføre scanningskommandoen på ECL. For at udføre scanningskommandoen skal du navigere til devicen i Leanheat Monitor, som du har sluttet måleren til. Klik på gearikonet i højre side for at åbne indstillingerne, og klik på "M-bus". Klik på kommando, og vælg "Scanning". Scanningen kan tage op til 20 minutter, og derefter er de målere, du har tilsluttet, synlige i Leanheat Monitor.
Hvis du vil gemme andre data, som måleren aflæser, skal du tilføje måleren som en M-bus-måler i Leanheat Monitor.

Tilføj M-bus-måler
Hvis du vil tilføje en måler som en M-bus-måler, skal du navigere til fanen "Devices" og vælge en device, som du vil tilføje måleren til. Klik på fanen "Målere" over diagrammet, og klik på "+ Tilføj M-bus-måler". I første trin indtastes målernavnet og M-bus-adressen. Når Leanheat Monitor har læst måleren, ser du producentinformation, og du skal vælge målerens dataoverførselsperiode og målerporten (målerporten repræsenterer det fortløbende målernummer). I næste trin skal du markere afkrydsningsfeltet ud for de registre, du ønsker at få vist, og de data, der er gemt i Leanheat Monitor. For hvert register skal du også verificere/vælge det korrekte suffiks fra de mulige valgmuligheder, der vises i rullemenuen, når du trykker på "Suffiks".. Klik på "Gem" for at afslutte tilføjelsen af måleren.


Målermetadata
Hvis du vil redigere målerdata, som f.eks. målernavn, udskiftningsdato og målerformål (afregning, bimåler, produktion, forbrug), skal du navigere til den device, der har måleren tilsluttet, klikke på fanen "Målere" over diagrammet, vælge den måler, du vil se og redigere metadata for, i listen og klikke på "Rediger".
Målerudskiftningsdatoer skal indstilles til brug. Se datoerne i widgetten "Næste udskiftningsdato".

Erstatninger
Erstatninger er nødvendige at udføre i Leanheat Monitor. Når en måler udskiftes fysisk, skal vi indtaste de akkumulerede værdier (volumen, energi, tarif) fra den forrige måler og de akkumulerede værdier fra den nye måler. Dette er for at sikre, at de rapporter, der oprettes i Leanheat Monitor, opretholder nøjagtige værdier.
For at indtaste en målerudskiftning skal du først klikke på devicen i fanen "Devices", som har den måler, der blev udskiftet, sluttet til. På den valgte device skal du navigere til fanen "Målere", som er den femte fane fra venstre til højre over diagrammet. Klik derefter på den måler, der blev udskiftet, klik på fanen "Erstatninger" under "Grundlæggende oplysninger", og klik på "+ Tilføj målerudskiftning". I den menu, der åbnes, skal du indtaste de akkumulerede værdier for den "gamle" måler og de akkumulerede værdier for den "nye" måler. Klik på "Gem" for at afslutte processen med målerudskiftning.
